Bandelin Sonorex Digipuls TS 113 V Model Prop Uzatması

Bandelin Sonorex Digipuls TS 113 V Model Prop Uzatması

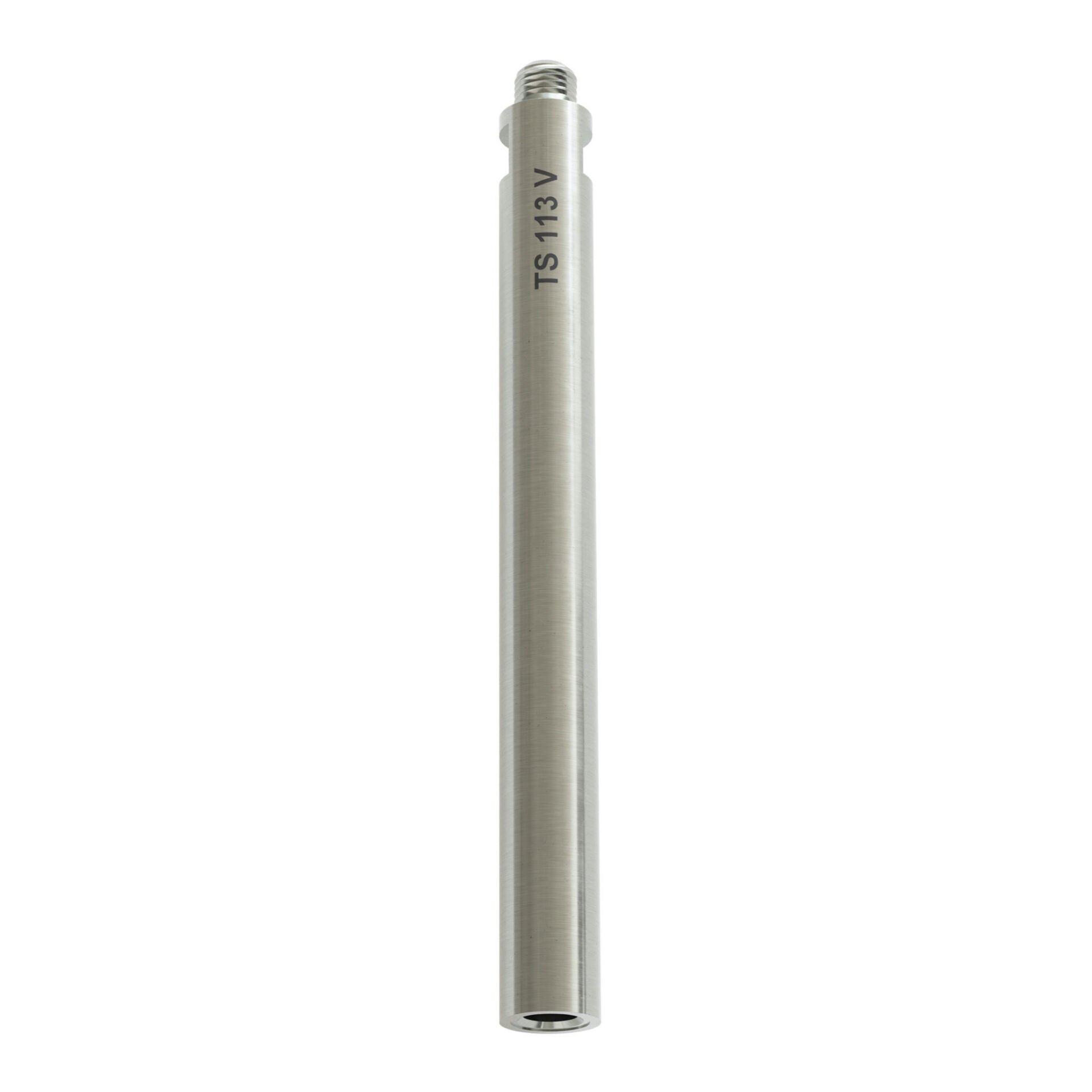

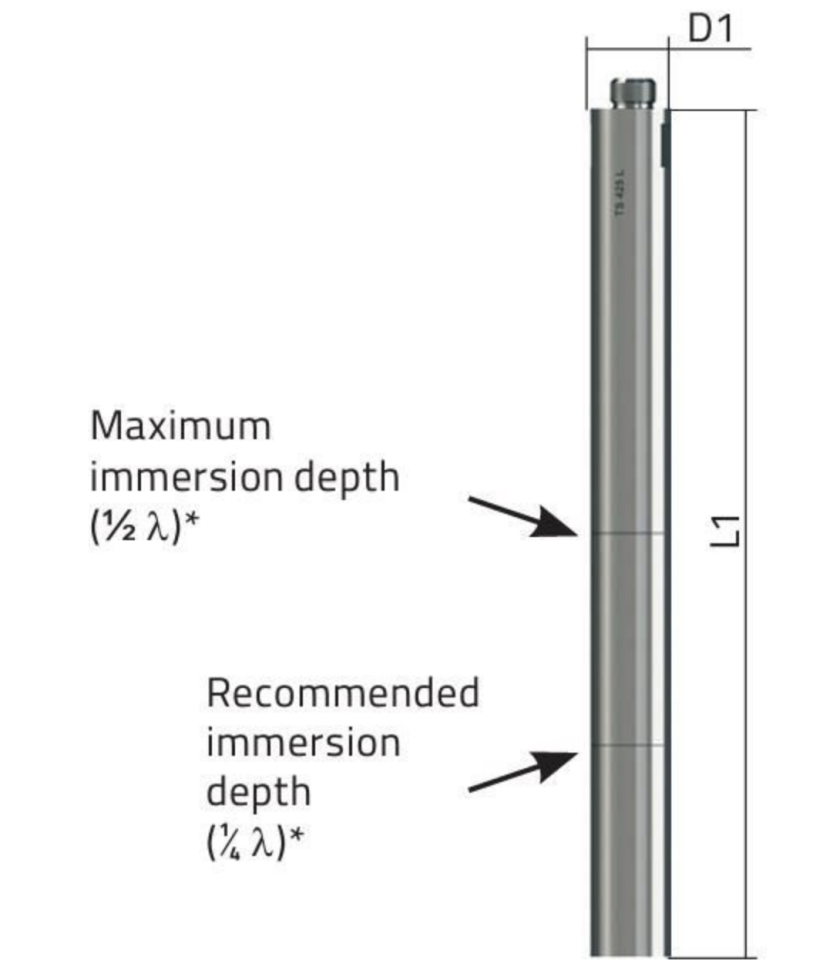

SH 100 G / 200 G ve TT 213 (HD 4100 ve HD 4200) arasında prob uzatma aparatı. Yüksek kaplarda çalışma uzunluğunu ve köprüleme mesafelerini uzatmak için kullanılır. Homojenizatör üzerine, kademeli veya güçlendirici boynuz ile titanyum plaka arasına monte edilir.

Mekanik titreşimler numuneye bu elemanlar aracılığıyla iletilir. Işıma yapan yüzey yalnızca uç kısımla sınırlıdır; yan yüzeyler titreşim yaymaz. Yüksek genlik, sonikasyonun son derece yoğun gerçekleştiğini gösterirken aynı zamanda horn üzerinde daha fazla aşınmaya neden olur. Özel geometrileri sayesinde sonotrotlar genliği birkaç kat artırabilir ve böylece sıvılar içinde son derece yüksek ultrasonik güç yoğunluklarına ulaşabilir.

Bir ultrasonik homojenizatörde horn, mekanik bir “hız dönüştürücü” gibi çalışır. Toplam güç sabit kalırken, aktif dönüştürücünün genliği bu yapı sayesinde önemli ölçüde artırılabilir veya azaltılabilir. Giriş kesitinden uç yüzeyine doğru belirgin bir daralma söz konusu olduğunda, ultrasonik genlik katlanarak yükselir ve 300 µm’nin üzerinde tepe değerlere ulaşabilir.

Kesit değişimi yapılırken, matematiksel fonksiyonlara uygun şekilde tasarlanmış sürekli dış konturlar büyük önem taşır; çünkü bu konturlar reaktif güç kayıplarını ve dolayısıyla sonotrodun verimliliğini doğrudan etkiler. Sonuçta bu genlik dönüşümü, kullanılan malzemenin dinamik dayanım sınırları ve titreşimden kaynaklanan gerilmenin malzeme içindeki geometriye bağlı dağılımı tarafından sınırlandırılır.
